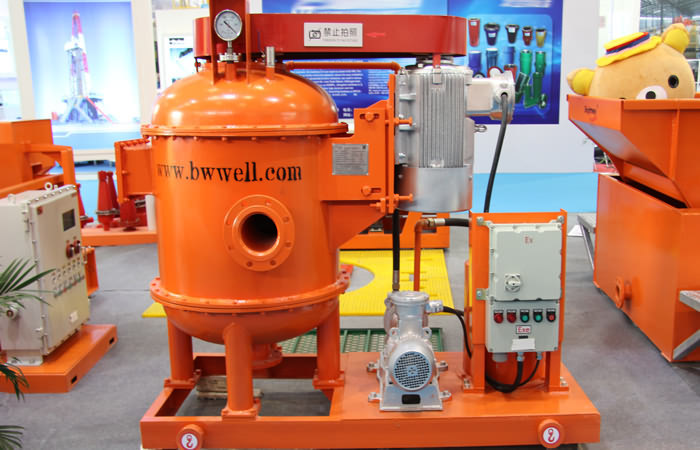

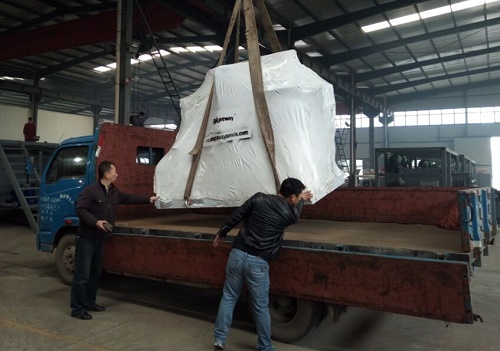

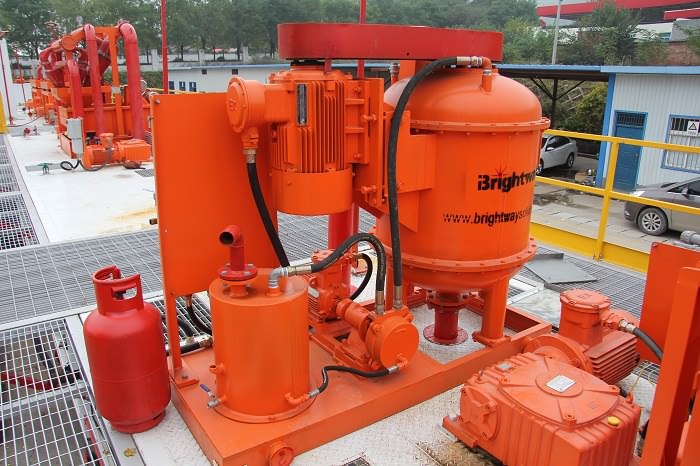

該套鉆井泥漿除氣器將發往國內某油田鉆井泥漿固控現場，來更新替換原來固控系統已報廢的除氣器設備。其工作原理是利用真空泵的抽吸作用，通過負壓工作原理，將真空罐體內泥漿在轉子作用下打碎達到氣液分離器，在負壓作用下將有害氣體排出。根據不同鉆井深度選配不同處理量的負壓式除氣器。

作為油田鉆井用真空除氣器生產廠家，正道能源可根據不同鉆井深度生產和銷售不同處理量、常壓、真空、立式、臥式等不同結構、不同原理的真空除器氣設備。我公司可提供BWZCQ270型真空除氣器，BWZCQ300型真空除氣器，BWZCQ360型真空除氣器等。咨詢電話：029-89305761 或 400-029-1985

ZCQ真空除氣器概念

真空除氣器(Vacuum Degasser)是一種用于處理侵氣鉆井液的新型專用設備，又叫負壓除氣器，可以快速去除侵入到鉆井液中的各種氣體，對于恢復泥漿的比重，穩定泥漿性能，有很重要的作用。同時可作為大功率的攪拌器使用，適用于各類泥漿循環凈化系統的配套。該設備屬于負壓式除氣器，科學合理的設計結構，能實現氣液有效分離，濾掉雜質，保證排氣管始終通暢。

ZCQ真空除氣器分類

1、真空式除氣器：其工作原理是，用真空泵吸入鉆井液，經薄膜絮流后分離出氣體, 再由真空泵抽走。這種型號的除氣器效果良好, 只是體積較大,比較笨重。
2、常壓式除氣器：主要部件由離心泵和噴射罐組成。將氣侵鉆井液由離心泵送到噴射罐，在罐內形成高速薄層并甩向罐的內壁促使氣體破裂、分離、排出。體積較小，效果良好。
3、離心式除氣器：由電機、抽氣機、減速箱等組成。利用鉆井液離心機分離原理將氣體分離出來，是一種比較新的設備。

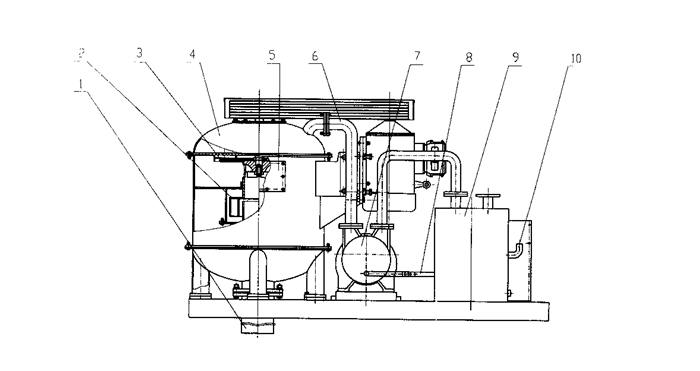

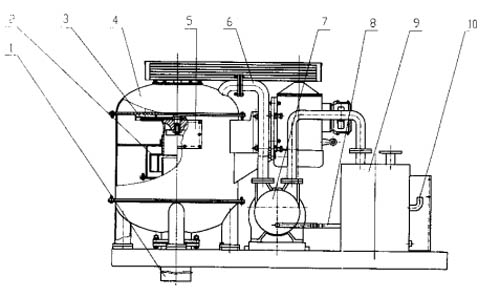

ZCQ真空除氣器結構簡圖

ZCQ系列真空除氣器結構圖

1 吸入管 2 轉子 3 分離輪 4 頂蓋 5方法蘭堵板 6 排氣管 7 真空泵 8供水管 9氣水分離器 10 排氣短節

結構優點

1、利用真空泵的抽吸使泥漿進入真空罐內，并利用其使氣體被抽出真空罐外，真空泵在此起了兩種不同的作用。
2、水環式真空泵在工作過程中，始終處于等溫狀態下，適用于易燃易爆的氣體抽吸，安全性能可靠。
3、泥漿通過轉子的窗口高速射向四壁，泥漿中的氣泡破碎徹底，除氣效果好。
4、主電機偏置，整機重心降低。
5、采用皮帶傳動，避免了減速機構的復雜化。
6、汽水分離器的應用，不會造成水與氣同時被排出，使排氣管始終暢通。另外，還可循環向真空泵內供水，節約了用水。
7、吸入管插入泥漿罐內，在泥漿無氣浸的情況下，可作為大功率的攪拌器使用。

ZCQ真空除氣器工作原理

真空除氣器是鉆井泥漿固控系統中的第二級固控設備，是一種用于處理氣浸鉆井液的專用設備。它的工作原理是利用真空泵的抽吸作用，在真空罐內造成負壓區，泥漿在氣壓的作用下，通過吸入管進入轉子的空心軸，再由空心軸四周的窗口，呈噴射狀甩向罐壁，由于碰撞及泡沫分離器的作用，浸入泥漿中的氣泡破碎，氣體逸出，通過真空泵的抽吸被排往安全地帶。泥漿則由于自重進入排空腔，經轉子排出罐外，另外，由于真空泵與主電機同時啟動，與電機相連的轉子亦呈高速旋轉狀，泥漿只能從吸入管進入罐內，不會從排出管被吸入。

ZCQ真空除氣器技術參數

ZCQ真空除氣器安裝

清理除氣器底座、泥漿管道內污物，準備好安裝工具。將真空除氣器吊裝到1#泥漿罐安裝位置并固定。連接除氣器進、排液管線及射流器管線。連接排氣管線。檢測真空泵、主機電機絕緣電阻值≥2MΩ，連接除氣器電源線和等電位線。

ZCQ真空除氣器操作及檢查

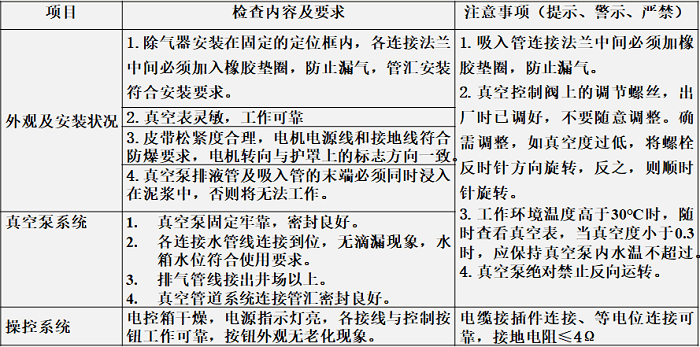

啟動前檢查

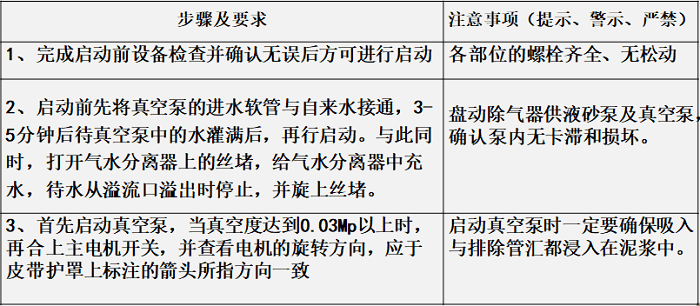

啟動

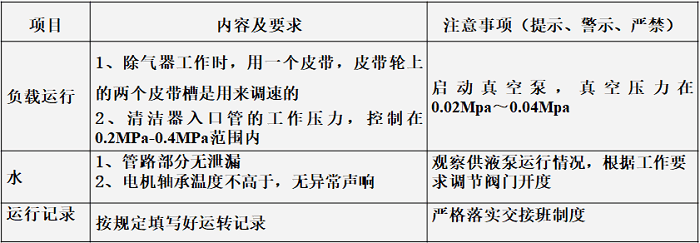

運行

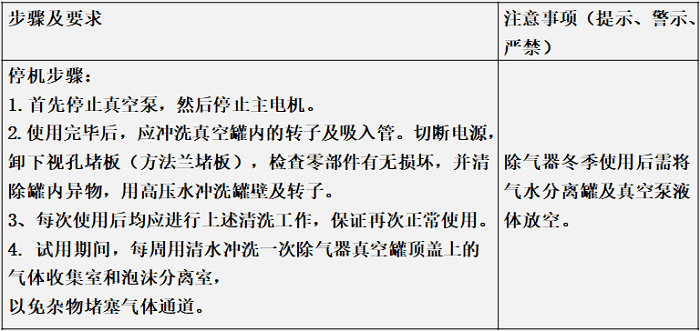

正常停機

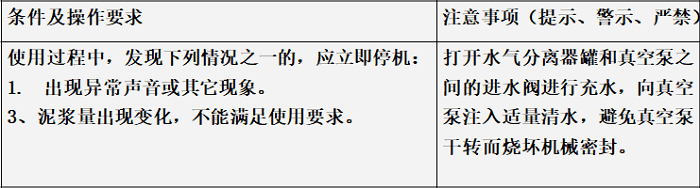

緊急停機

停機存放
1、按維護保養規程要求進行維護保養工作并填寫好運轉記錄。
2、拆除電源線，拆卸進出口管線，并將設備平穩吊離罐面，置于平坦地面上。
3、冬天使用后，要及時放掉汽水分離器及泵內的積水，并用壓縮空氣清掃，防止凍裂。

真空除氣器故障排除

一、真空度不高或為零

原因分析
1、真空泵內水沒有注滿或沒有注水；
2、螺栓聯結處或真空管線密封不好；
3、吸入管或排液管沒有浸入泥漿；
4、葉輪兩端面間隙過大；
5、泵內溫度過高；

解決辦法

1、給真空泵內注滿水；
2、緊固螺栓或密封真空管漏氣處；
3、將其浸入泥漿；
4、減少紙墊或更換葉輪以調整間隙；
5、增加冷水。

二、啟動后，有異樣聲音或有強烈振動現象

原因分析

1、真空泵內進入固體顆粒；
2、真空罐內進入異物；

解決辦法

l、打開泵頭清洗，若有損壞，應更換；
2、打開方法蘭清除或打開底蓋清除；

三、啟動后，真空泵電機不運轉

原因分析:真空泵葉輪銹死；

解決辦法

用管鉗夾緊真空泵與電機的聯軸節，左右旋轉數圈，軸轉動靈活后再啟動電機。

真空除氣器日常維護

1、除氣器真空罐的頂蓋應每周清洗一次，以免雜物堵塞氣體通道?？捎们逅疀_洗，對象為頂蓋上的氣體收集室和泡沫分離器。
2、使用完畢后，應沖洗真空罐內的轉子及吸入管，切斷電源，卸下視孔堵板(即方法蘭堵板)，檢查零部件有無損壞，并清除罐內異物，用高壓水管沖洗罐壁及轉子。
3、每次使用后均應進行上述清洗工作，保證再次正常使用。
4、工作環境溫度高于30℃時，隨時查看真空表，當真空度小于0.03Mpa時，應保持真空泵內水溫不超過45℃。
5、冬天使用后，要及時放掉汽水分離器及泵內的積水，防止凍裂。
6、每隔一月，可用油槍給主軸軸承內充鈉基潤滑脂。充入量為200ML。

平時要注意檢查易損件

軸承、油封、三角皮帶, 排氣管進氣口處應加裝過慮網（40～60目），以防顆粒狀物體進入真空泵內。

BWZCQ 真空除氣器型號

真空除氣器又稱負壓除氣器，在油田鉆井過程中，屬于二級固控設備，對恢復泥漿的比重、穩定泥漿的粘度性能，保證鉆井工程正常進行，有很重要的作用。
油田鉆井液真空除氣器常規型號有：BWZCQ240，BWZCQ270，BWZCQ300，BWZCQ360等四種。
每個型號代表不同處理效率的除氣器。型號數字越大，代表除氣效率越高。一般真空除氣器的選型根據ZJ20-ZJ70不同鉆井深度的來決定配置。

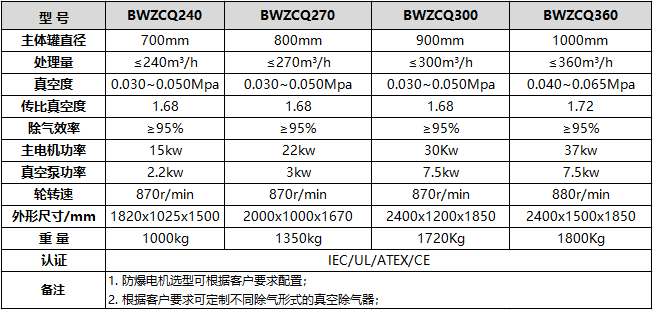

BWZCQ 真空除氣器參數

BWZCQ真空除氣器選型

BWZCQ型240真空除氣器：一般配置在ZJ30鉆機固控系統中使用。除氣效率在240方每小時左右。

BWZCQ270型真空除氣器：一般配置在ZJ40-50的鉆機固控系統中使用，除氣效率在270方每小時左右。

BWZCQ360型真空除氣器：除氣效率在360方每小時左右。一般配置到ZJ70的鉆機固控系統中使用。

上一篇文章《真空除氣器結構和工作原理》

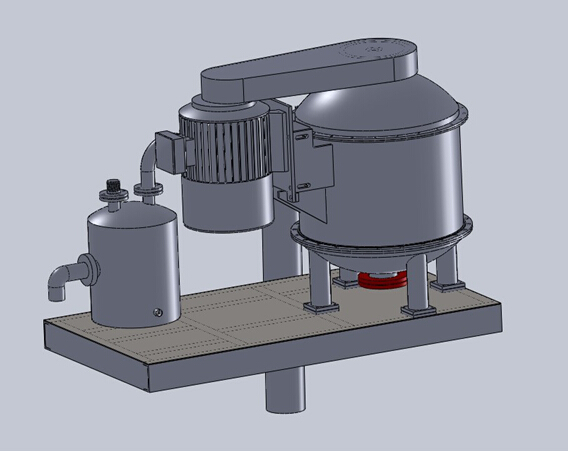

真空除氣器結構

1、吸入管 2、轉子 3、分離輪 4、頂蓋 5、方法蘭堵板 6、排氣管 7、真空泵 8、供水管 9、氣水分離器 10、排氣短節

真空除氣器工作原理

泥漿真空除氣器利用真空泵的抽吸作用，在真空罐內造成負壓區，所以又叫負壓除氣器，泥漿在壓的作用下，通過吸入管進入轉子的空心軸，再由空心軸四周的窗口，呈狀甩向罐壁，由于碰撞及分離輪的作用，使鉆井液分離成薄層，浸入泥漿中的氣泡破碎，氣體逸出，通過真空泵的抽吸及氣水分離器的分離，氣體由分離器的排氣管排往地帶，泥漿則由葉輪排出罐外。由于主電機先行啟動，與電機相聯的葉輪呈高速旋轉狀態，所以泥漿只能從吸入管進入罐內，不會從排液管被吸入。

真空除氣器將氣體排放到安全地帶，泥漿則由葉輪排出。由于主電機先行啟動，與電機相聯的葉輪呈高速旋轉狀態，隨后才啟動真空泵，所以泥漿只能從吸入管進入罐內，不會從排液管被吸入。關閉設備時順序則與之相反，即先關閉真空泵電機，再關掉主電機，確保設備正常運行。

更多真空除氣器產品信息，請訪問：http://115hr.cn/portfolio-item/vacuum-degasser/

正道能源可根據不同鉆井深度結合客戶需求，為客戶生產配置BWZCQ240 （240m3/h），BWZCQ270（270m3/h），BWZCQ360（360m3/h）等型號的真空除氣器。歡迎來電咨詢：400-029-1985

更多有關“真空除氣器”相關參數信息，請點擊：http://115hr.cn/portfolio-item/vacuum-degasser/

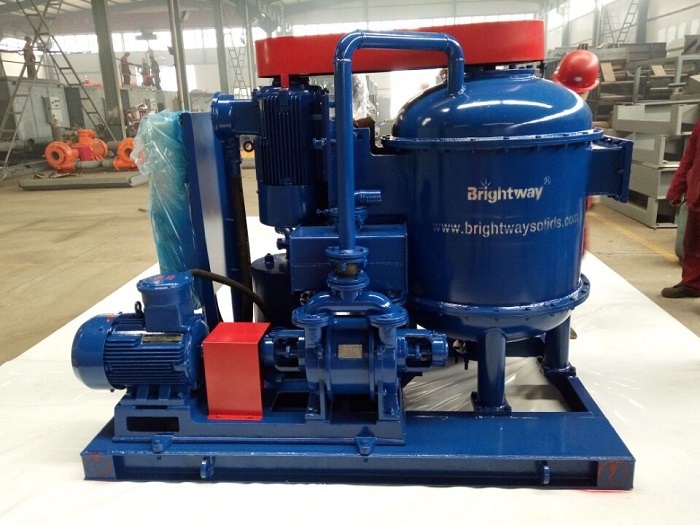

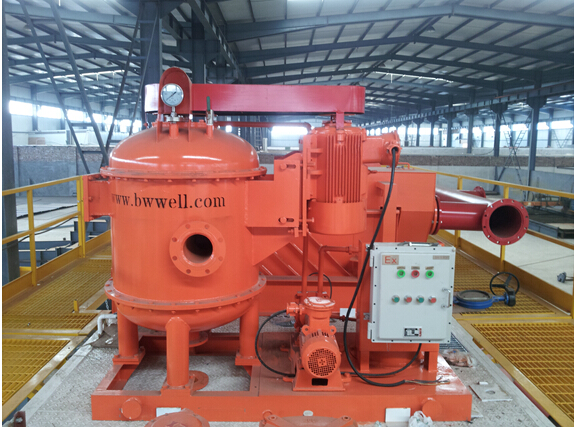

西安正道(Brightway)的BWZCQ系列真空除氣器由真空泵、汽水分離器、罐體、電機和防爆電柜五部分組成。BWZCQ系列真空除氣器利用真空泵的抽吸使泥漿進入真空罐內，使得鉆井液和罐體內產生壓力差，氣體上升通過真空泵抽到汽水分離器中，在汽水分離器中，有毒的氣體硫化氫會溶入水中，其余的氣體通過汽水分離器出口排出。

BWZCQ系列鉆井液真空除氣器結構優勢：

1. BWZCQ真空除氣器采用自吸式裝置，不需要離心泥漿泵來為其供給鉆井液。

2. 除氣效果達95%以上。

3. 結構緊湊占用空間小(便于安裝)。

4. 電控系統采用國產品牌。安全高效！

歡迎廣大客戶前來訂購,資訊電話：400-029-1985

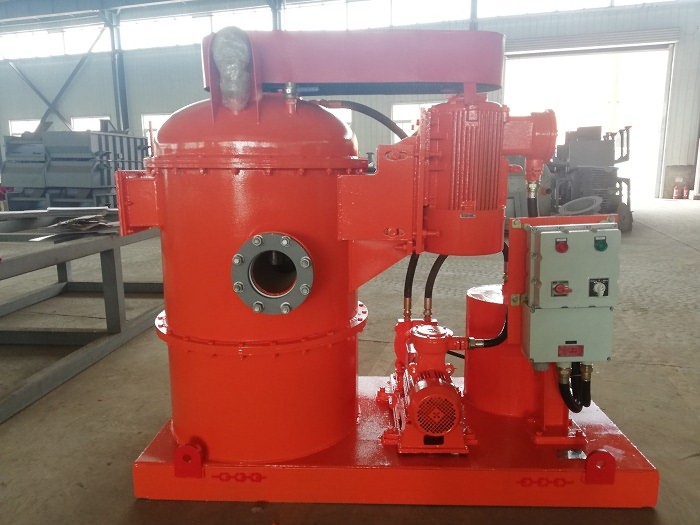

鉆井固控系統中真空除氣器

真空除氣器在欠平衡鉆井技術中的作用：

1、結論經現場試驗證明，真空除氣器適用于石油常規鉆井和欠平衡特殊鉆井作業中處理各種氣體的鉆井液氣侵，分離鉆井液中的游離和非游離氣體，恢復鉆井液的相對密度和粘度。

2、用于處理鉆井液氣侵，除氣效果顯著，安全可靠。

3、真空除氣器克服了鉆井液氣分離器只能清除鉆井液中的游離氣體，而對非游離氣體即侵入鉆井液體系中的氣體無法清除掉的缺點。

真空除氣器除氣口

鉆井液真空除氣器動力系統

真空除氣器在欠平衡鉆井中的技術要求：

1、欠平衡鉆井期間要求鉆井液密度相對穩定，出現鉆井液氣侵后，及時處理氣侵鉆井液。

2、而欠平衡鉆井專用液氣分離器對于處理高密度、高粘度鉆井液中氣侵的微氣泡無能為力，只有通過真空除氣器進行處理。因此必須使用真空除氣器處理氣侵鉆井液以保持鉆井液密度從而達到正常鉆井。

本文作者：尹??? 轉載請保留：http://115hr.cn/zkcqj/
